Die Montierung

Auf dieser Seite finden sich einige Informationen über meine Montierung, eine Ci700 der Firma Celestron.

Die Ci700 wurde zunächst "out-of-the-box" verwendet, also mit der originalen Steuerung und den originalen Motoren. Da diese Kombination zunächst alle Wünsche zur Zufriedenheit erfüllen konnte (ST-4 Autoguidereingang, Periodic Error Correction, 1,3 / 1,5 / 8 / 16-fache Korrekturgeschwindigkeit, Laufruhe, etc.) wurde dieses Setup 2 Jahre lang unverändert eingesetzt.

Als sich im Zuge des zunehmenden CCD-Fotoeinsatzes zeigte, das man manche Objekte nicht mehr rein visuell einstellen kann bzw. das Auffinden teilweise länger dauerte als die ersten Bildaufnahmen, wurden digitale Teilkreise (Celestron Advanced Astromaster) für die Montierung angeschafft.
Mit diesen Teilkreisen wurde das Auffinden der Objekte stark vereinfacht, ein gewisser manueller Restaufwand blieb jedoch.

Aus diesem Grund wurde die Montierung dann Anfang 2004 auf die MTS3-Steuerung der Fa. Boxdörfer umgerüstet sowie gleichzeitig die Originalmotoren durch Scheibenläufer-Schrittmotoren der Marke ESCAP ersetzt. Diese Kombination ermöglicht nun ein PC-gestütztes GOTO, d.h. ein automatisches, schnelles Anfahren der Objekte. Die Geschwindigkeit beträgt hierbei ca. 96° pro Minute (oder 384-fache Geschwindigkeit), ein kompletter Schwenk über den ganzen Himmel (180°) ist in weniger als 2 Minuten machbar. Als Nebeneffekt kann die Montierung über den für die CCD-Aufnahmen sowieso laufenden PC komplett ferngesteuert werden.

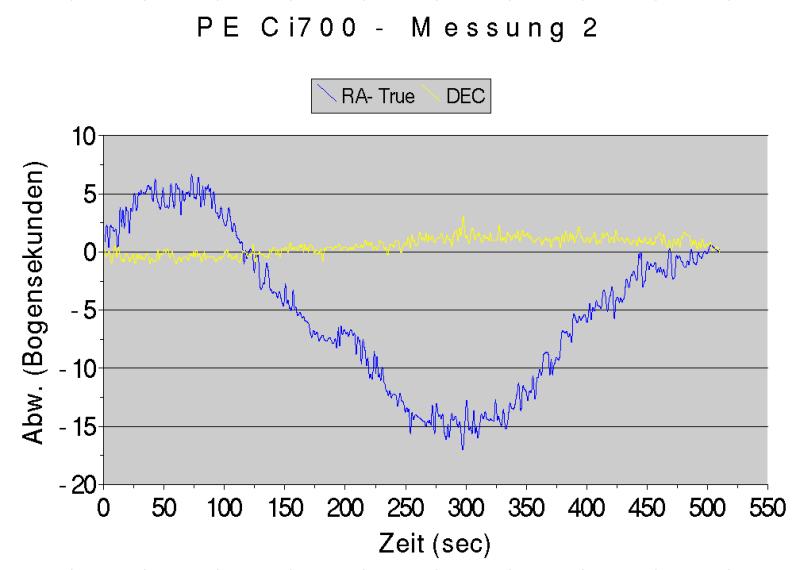

Zur Genauigkeit der Montierung ist zu sagen, das diese vom Hersteller mit ca. +/- 10 Bogensekunden angegeben wird, in der Praxis hat mein Exemplar einen Schneckenfehler von ca. 7-10 Bogensekunden nach beiden Seiten, der genaue Wert ist "tagesformabhängig", er hängt von der Genauigkeit der Ausbalancierung sowie dem Gewicht der Optik ab. Diese Messung wurde mit dem 10-Zoll-Newton gemacht, die Montierung ist mit dieser Optik und ihren 24kg Gewicht incl. Leitrohr nahe an der Belastungsgrenze. Der Schneckenfehler selbst ist sehr "glatt" und damit sehr gut über einen Autoguider korrigierbar.
In der Praxis sind Nachführungen auf +/- 1 Bogensekunde genau möglich und werden auch genutzt, z.B. bei Aufnahmen mit dem 10-Zoll-Newton (Auflösung 1,05 Bogensekunden pro Pixel mit der SXV-H9-Kamera).

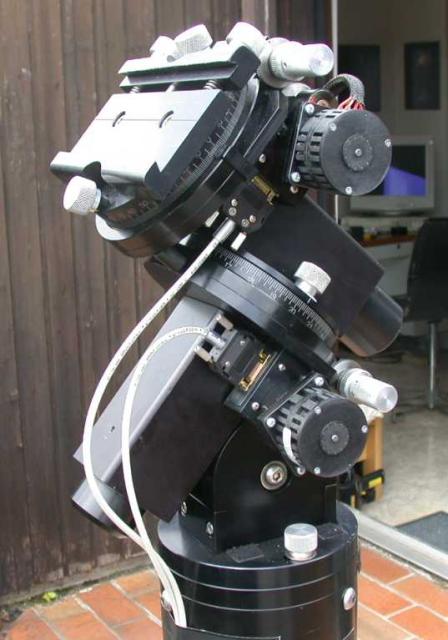

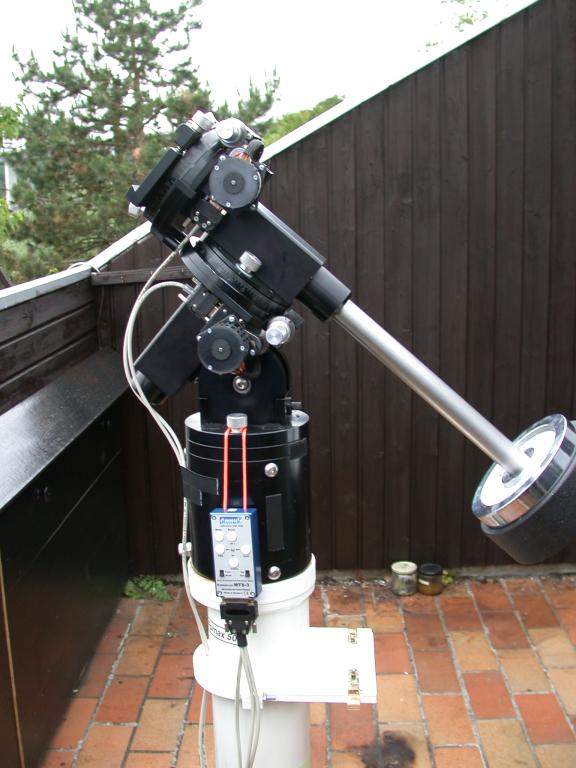

Celestron Ci700 Typ: Parallaktische, deutsche Montierung Belastbarkeit: ca. 28kg Optiknutzlast Gewicht: ca. 22kg ohne Gegengewichte Schneckenfehler: +/- 10 Bogensekunden Säule: Sandgefülltes Aluminiumrohr einer Fornax50 Steuerung: MTS3-SDI von Boxdörfer Motoren: ESCAP P530-004 Geschwindigkeiten: bis zu 384x Korrekturgeschw.: 1,5x Vorgelege: 1:12 Schneckenrad: 180 Zähne, Bronze Schnecke: Edelstahl Gegengewichte: 11kg, 7,5kg, 2,5kg (Hantelscheiben) Prismenschiene: System Losmandy Auf dem Foto montiert ist das mitgelieferte 11kg Gegengewicht sowie eine aufgebohrte 2,5kg Hantelscheibe. Normale Hantelscheiben haben einen Innendurchmesser von 30-31mm, die Gegengewichtsstange hat jedoch 31,8mm (1,25 Zoll), sodaß man die Hantelscheiben leicht aufweiten muß. Ein Sonderangebot an Hanteln mit 4 Scheiben a 2,5kg lies sich jedoch sehr leicht aufweiten (Gußeisen), sodaß sich hier die Anschaffung eines der teuren Originalgegengewichte einsparen ließ.

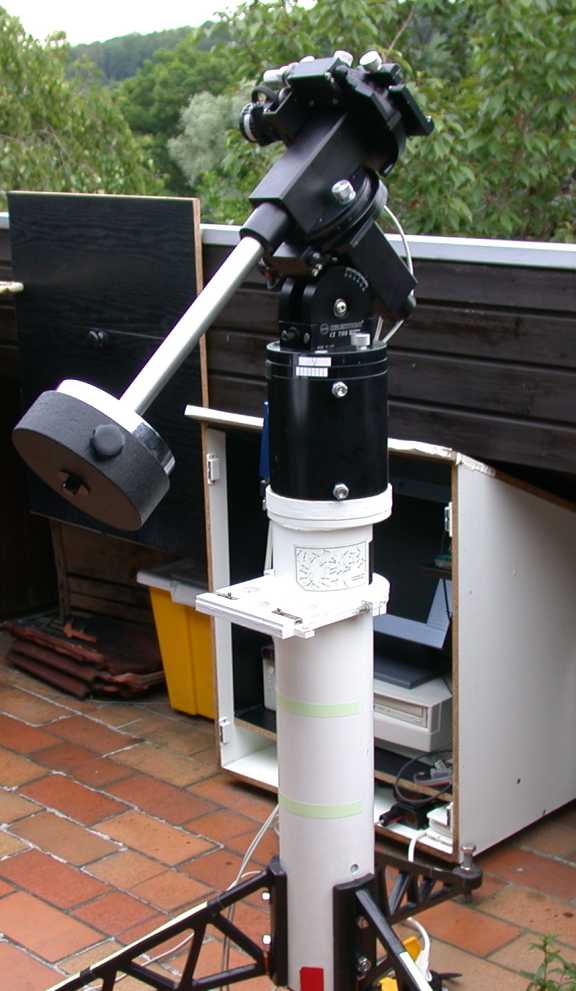

Ansicht von der Seite Die hellen Streifen auf den Säulenauslegern (unten) sowie an der Säule selbst sind aus selbstklebender Leuchtfolie, damit ist die Montierung bei Nacht sichtbar und es verringert sich die Stolpergefahr. Die weiße Platte in halber Höhe ist ein Selbstbau, hier läßt sich ein Okular-/Zubehörtisch einrasten. Hinter der Säule sieht man die geöffnete PC-Box, dort ist ein Alt-PC (IBM 300GL, PII, 350MHz/192MB) nebst einem 15-Zoll-TFT-Display fest eingebaut und verkabelt (LAN, USB, Seriell, Strom). Der Auf- und Abbau vor/nach einer Fotosession beschränkt sich so auf das Herstellen der Verbindungen für die MTS3 (serielles Kabel, Stromversorgung) sowie die CCD-Kamera (USB-Kabel, Stromversorgung), außerdem ist eine ständige Kontrolle von innerhalb des Hauses über VNC (Remote-Steuerungstool) und das Netzwerk (100MBit) möglich.
Parameterbeispiele für die MTS3-SDI an einer Ci700 mit ESCAP P530-004 Motoren Für 32-fach: ;Fast = 32x Device = MTS-3SXX RAMG = 2400 DEslow = 5.013695 DEfast = 160.5424 RAslow = 5.013695 RAfast = 160.5424 Corrfactor = 1.500000 Acceleration = 2 Stepsize = 1/64 DEpwm = 63.5% RApwm = 49.6% DElimit = 1200 RAlimit = 1200 Für 384-fach: ;Fast = 384x Device = MTS-3SXX RAMG = 2400 DEslow = 5.013695 DEfast = 1925.25 RAslow = 5.013695 RAfast = 1925.25 Corrfactor = 1.500000 Acceleration = 2 Stepsize = 1/64 DEpwm = 63.5% RApwm = 49.6% DElimit = 1200 RAlimit = 1200 Diese Werte gelten bei 13,8V Betriebsspannung, bei höherer Spannung (24V) sind statt 384x ca. 512x möglich, der nötige Aufwand (Spannungswandler) lohnt sich für mich aber nicht.

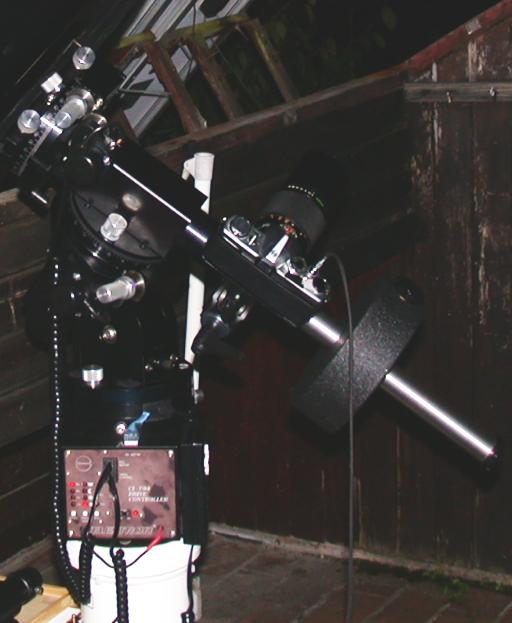

Im Einsatz Noch mit der alten Steuerung und aufgesattelter OM-1 mit 200mm Teleobjektiv während einer Fotosession.
